新闻资讯
联系我们
联系人：杨经理
电话：0319-8206667
手机：18631938585
Q Q：2632266729
邮箱：banjiazhuang@163.com
网址：www.sbsisebs.com
地址：河北省邢台市邢州南路
邮编：054001
热塑性橡胶SEBS503分子量是线型SEBS中最高的，高填充下的力学性能优秀、与PP共混时形成的双INP网络完整，主要用于共混产品。
SEBS503主要用于共混弹性体的基础材料，如各种包覆材料、密封条、抗振材料、道路标志油漆、其它弹性体的补强、塑料增韧改性等。
SEBS503在加工时可与大多数塑料共混，不同塑料对其最终制品的性能有不同的影响，如在SEBS503共混材料中加入粉状PPO时强化了苯乙烯与丁二烯的相分离，弹性体的耐温性能、力学性能、刚性、表面的滑爽感明显增强；在其中加入适量的α-甲基苯乙烯和丙烯腈的共聚物时制品表面不粘，因此使用SEBS503时应根据最终制品的应用特性，强化其所需性能。
YH-503参数：
|
牌号 |
结构 |
相对分子质量 |
苯乙烯含量% |
挥发份%≤ |
灰分%≤ |
300%定伸应力MPa≥ |
拉伸强度MPa≥ |
扯断伸长率%≥ |
扯断永久变形%≤ |
硬度/邵A≥ |
甲苯溶液粘度cps |
MFR (g/10min) |
应用 |
|
YH-503 |
线型 |
高 |
33 |
1.00 |
0.20 |
3.0 |
16.0 |
400 |
50 |
70 |
≥500 |
0 |
包覆料 低硬度制品 聚合物改性 |
SEBS503主要加工性能参数（典型值）

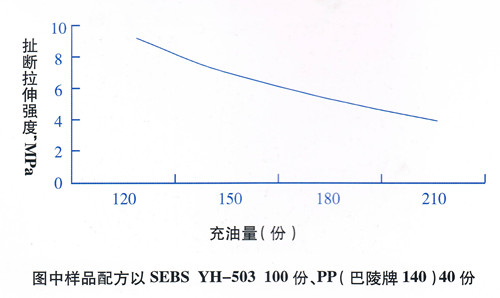

SEBS503在不同充油比下扯断拉伸强度的变化

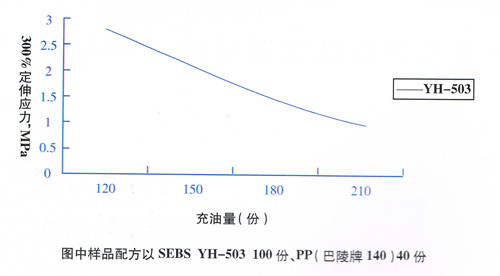

SEBS503在不同充油比下300％定伸应力的变化

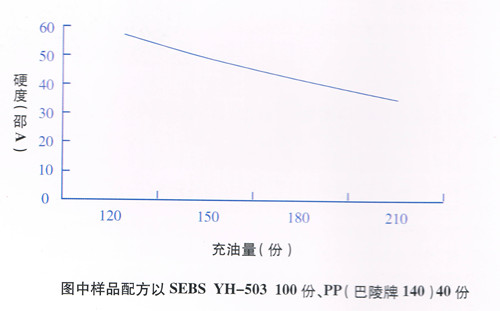

SEBS503在不同充油比下硬度的变化

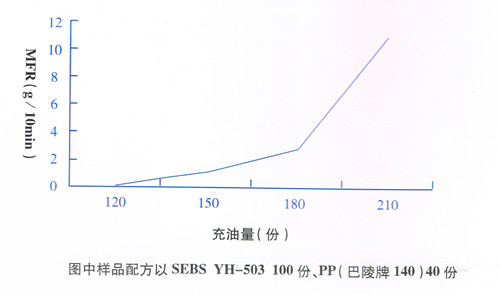

SEBS503在不同充油比下MFR的变化
冀公网安备 13050002000905号
